| 鍍(鋁)鋅烤漆產品
烤漆產品
| 鍍55%鋁鋅烤漆鋼捲 / 鍍鋅烤漆鋼捲 |
|
鍍鋁鋅鋼捲之耐蝕性雖強,但為了改變單調、無變化的表面, 在鍍鋁鋅鋼捲度表面經塗裝、烘烤等作業,
生產出美麗、耐蝕性更高的鍍(鋁)鋅烤漆鋼捲
|
 |
|
|
| 特性 |
|
- 表面顏色有選擇性: 配合環境使用可呈現整體景觀, 增加價值感.
- 耐環境的優越性: 如耐熱性、耐蝕性、耐濕性、耐候性等等.
- 耐屈曲性、耐衝擊性及耐`酸耐鹼性: 優越的加工性與耐化性是鍍(鋁)鋅烤漆鋼捲在現代被大量使用的原因.
|
|
 |
|
| 烤漆層 |
|
烤漆耐久性等級 |
|
耐久性種類 | 代號 | 塗裝系統 | 耐久性試驗 |
鹽水噴霧試驗 | 加速耐後試驗
(參考用) |
第一類 | 1 | 塗一層 | 200 小時 | ---- |
第二類 | 2 | 塗二層 | 500 小時 | ---- |
1.5B | 3 | 塗二層或以上 | 2000 小時 | 1500 小時 |
|
|
|
| |
烤漆層面標準 |
|
產品名稱 | 正面 | 背面 |
底漆 | 面漆 |
聚酯樹脂
彩色鍍面鋼捲 |
環氧樹脂底漆 /
聚氨基甲酸乙酯樹脂底漆 (PU) | 一般聚酯樹脂 (PE) |
背面漆 |
矽化聚酯樹脂
彩色鍍面鋼捲 | 矽化聚酯樹脂 (SMP) |
聚偏二氟乙烯樹脂
彩色鍍面鋼捲 | 聚偏二氟乙烯樹脂 (PVDF) |
超低光澤強化樹脂
彩色鍍面鋼捲 | 強化聚酯樹脂 |
|
|
|

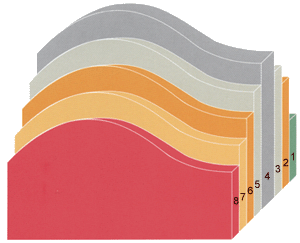

烤漆層剖面圖 |
|
 |
| 1. 背面漆 |
| 2. 化學前處理 |
| 3. 55% 鋁鋅 / 鋅 |
| 4. 冷軋板 |
| 5. 55% 鋁鋅 / 鋅 |
| 6. 化學前處理 |
| 7. 底漆 |
| 8. 面漆 |
|
|
| (1).標準產品,正面為面漆, 背面為背面漆. |
|
|
(2).正面為面漆,背面為底漆加背面漆.
|
(3).雙面均為面漆.
|
|
|
| 用途 |
|
|
|
建築及結構工程 |
|
|
屋頂, 牆壁, 窗框, 卷門, 防雨門, 各種固定物隔間,
天花板, 圍牆和儲藏室.
|
|
|
|
|
|
電器及照明設備 |
|
|
洗衣機, 電冰箱, 冷凍室, 日光燈罩,配電盤箱, 馬達箱, 影印機.
|
|
|
|
廚房設備 |
|
|
烤箱, 櫥櫃, 洗滌槽, 廚具, 架子, 浴廁設備,
煮飯鍋鍋面板.
|
|
|
|
農業用具 |
|
|
乾燥機及其他農業設備, 溫室, 筒倉, 穀倉和倉庫.
|
|
|
|
運輸工業 |
|
|
空氣淨化機, 各種配管, 船舶用各類配板, 石油淨化器, 駕駛座前配板.
|
|
|
|
箱型容器設備及其他 |
|
|
各種販賣機, 陳列櫥窗, 罐, 壓縮型容器,
收藏室 和標誌板.
|
|
|
|
|

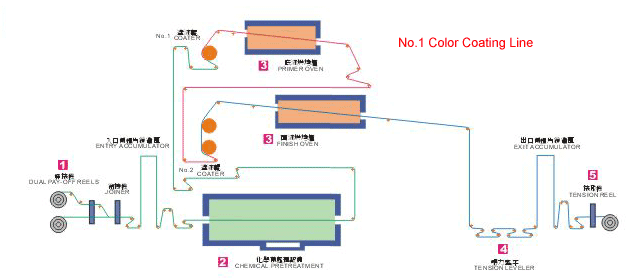

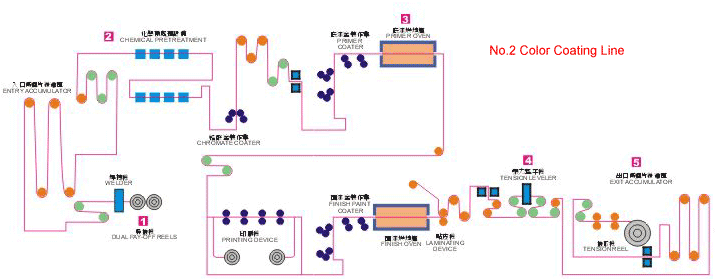

| 製程 |
 |
 |
|
| 規格 |
|
鍍 55% 鋁鋅
烤漆鋼捲 |
|
可供應尺寸
JIS
品名 | 熱浸鍍鋅烤漆鋼捲 |
JIS / SYSCO | 可製尺寸 |
規格 | 訂單寬度 (mm) | 底材厚度 (mm) |
CGCC | 900∼940
940∼1040
1040∼1100
1100∼1220
1220∼1230
1230∼1250 | 0.20∼1.20
0.23∼1.20
0.24∼1.20
0.25∼1.20
0.26∼1.20
0.35∼1.20 |
CGC 340 | 900∼1050
1050∼1220
1220∼1250
1250∼1260 | 0.20∼1.20
0.28∼1.20
0.40∼1.20
0.80∼1.20 |
CGC 400 | 900∼960
960∼1100
1100∼1220
1220∼1240
1240∼1260 | 0.28∼1.20
0.35∼1.20
0.38∼1.20
0.40∼1.20
0.60∼1.20 |
| 900∼920
920∼1230
1230∼1250 | 0.28∼1.20
0.35∼1.20
0.40∼1.20 |
| 900∼920
920∼940
940∼1230
1230∼1250 | 0.21∼1.20
0.25∼1.20
0.28∼1.20
0.47∼1.20 |
CGCD1 | 900∼1250 | 0.30∼1.20 |
鍍層量及可適用之
冷軋厚度範圍 | Z08、Z10：0.30 ~ 1.20 mm
Z12、Z18、Z20、Z22、Z25、Z27：0.20 ~ 1.20 mm
Z35：0.40 ~ 1.20 mm |
|
品名 | 熱浸鍍55% 鋁鋅烤漆鋼捲 |
SYSCO | 可製尺寸 |
規格 | 訂單寬度 (mm) | 底材厚度 (mm) |
CGLC | 900∼920
920∼1000
1000~1200
1200∼1220
1220∼1250 | 0.20∼1.20
0.23∼1.20
0.23∼1.20
0.25∼1.20
0.35∼0.80 |
CGL 340 | 900∼1110
1110∼1220 | 0.30∼1.20
0.37∼1.20 |
CGL 400 | 900∼920
1050∼1220 | 0.32∼1.20
0.35∼1.20 |
CGL 440
CGL 490 | 900∼1050
1050∼1220 | 0.33∼1.20
0.40∼1.20 |
CGL 570 | 900∼914
914∼1050
1050∼1220 | 0.21∼1.00
0.23∼1.00
0.30∼1.00 |
CGLD1 | 900∼1250 | 0.30∼1.20 |
鍍層量及可適用之
冷軋厚度範圍 | AZ050、AZ070、AZ090、AZ100、 AZ120、AZ150、AZ165：0.20 ~ 1.20 mm
AZ180：0.20 ~ 0.96 mm
AZ200：0.30 ~ 0.80 mm |
|
ASTM
品名 | 熱浸鍍鋅烤漆鋼捲 |
ASTM (2001版) | 可製尺寸 |
規格 | 訂單寬度(mm) | 底材厚度 (mm) |
公制 | 英制 |
A653M CS
A653M FS | A653 CS
A653 FS | 900∼940
940∼1040
1040∼1100
1100∼1220
1220∼1230
1230∼1250 | 0.20∼1.20
0.23∼1.20
0.24∼1.20
0.25∼1.20
0.26∼1.20
0.35∼1.20 |
A653M SS Grade230 | A653 SS Grade33 | 900∼940
940∼1040
1040∼1100
1100∼1220
1220∼1230
1230∼1250 | 0.20∼1.20
0.23∼1.20
0.24∼1.20
0.25∼1.20
0.26∼1.20
0.35∼1.20 |
A653M SS Grade255 | A653 SS Grade37 | 900∼1050
1050∼1220
1220∼1250
1250∼1260 | 0.20∼1.20
0.28∼1.20
0.40∼1.20
0.80∼1.20 |
A653M SS Grade275 | A653 SS Grade40 | 900∼960
960∼1100
1100∼1220
1220∼1240
1240∼1260 | 0.28∼1.20
0.35∼1.20
0.38∼1.20
0.40∼1.20
0.60∼1.20 |
A653M SS Grade340 | A653 SS Grade50 | 900∼920
920∼1230
1230∼1250 | 0.28∼1.20
0.35∼1.20
0.40∼1.20 |
A653M SS Grade550 | A653 SS Grade80 | 900∼920
920∼940
940∼1230
1230∼1250 | 0.21∼1.20
0.25∼1.20
0.28∼1.20
0.47∼1.20 |
A653M DDS | A653 DDS | 900∼1250 | 0.30∼1.20 |
| 公制：
Z080：0.30 ~1.20 mm
Z120、Z180、Z275：0.20 ~ 1.20 mm
Z350：0.40 ~ 1.20 mm
英制：
G40、G60、G90：0.20 ~ 1.20 mm
G115：0.40 ~ 1.20 mm |
|
品名 | 熱浸鍍55% 鋁鋅烤漆鋼捲 |
ASTM (2001版) | 可製尺寸 |
規格 | 訂單寬度(mm) | 底材厚度 (mm) |
公制 | 英制 |
A792M CS
A792M FS | A792 CS
A792 FS | 900∼920
920∼1000
1000∼1200
1200∼1220
1220∼1250 | 0.20∼1.20
0.22∼1.20
0.23∼1.20
0.25∼1.20
0.30∼0.80 |
A792M SS Grade230 | A792 SS Grade33 | 900∼920
920∼1000
1000∼1200
1200∼1220
1220∼1250 | 0.20∼1.20
0.22∼1.20
0.23∼1.20
0.25∼1.20
0.30∼0.80 |
A792M SS Grade255 | A792 SS Grade37 | 900∼1110
1110∼1220 | 0.30∼1.20
0.37∼1.20 |
A792M SS Grade275 | A792 SS Gsprade40 | 900∼920
920∼1220 | 0.32∼1.20
0.35∼1.20 |
A792M SS Grade345 | A792 SS Grade50 | 900∼1050
1050∼1220 | 0.33∼1.20
0.40∼1.20 |
A792M SS Grade550 | A792 SS Grade80 | 900∼914
914∼1050
1050∼1220 | 0.21∼1.00
0.23∼1.00
0.30∼1.00 |
A792M DS | A792 DS | 900∼1250 | 0.30∼1.20 |
鍍層量及可適用之冷軋厚度範圍 | 公制：
AZ150，AZ165：0.2∼1.2mm
AZ180：0.20∼0.96mm
英制：
AZ50，AZ55：0.20∼ 1.20 mm
AZ60：0.20 ~ 0.96 mm |
|
|
|
|
熱浸鍍55%鋁鋅鋼捲
種類符號 | 最小降伏點 N/mm2 | 最小抗拉強度 N/mm2 | 最小伸長率 % | 用途 |
公稱厚度 mm (t) |
JIS G3322-1998 | 盛餘規格 | 0.25≤t<0.4 | 0.4≤t<0.6 | 0.6≤t<1.0 | 1.0≤t<1.6 |
| CGLCC | CGLC | (205) | (270) | (20) | (21) | (24) | (24) | 一般用 |
| CGLCD | CGLD1 | --- | 270 | --- | 27 | 31 | 32 | 沖壓用 |
| --- | CGL340 | 245 | 340 | 20 | 20 | 20 | 20 | 結構用 |
| CGLC400 | CGL400 | 295 | 400 | 16 | 17 | 18 | 18 | 結構用 |
| CGLC440 | CGL440 | 335 | 440 | 14 | 15 | 16 | 18 | 結構用 |
| CGLC490 | CGL490 | 365 | 490 | 12 | 13 | 14 | 16 | 結構用 |
| CGLC570 | CGL570 | 560 | 570 | --- | --- | --- | --- | 結構用 |
ASTM 代號
1999版 | 最小降伏點 | 最小抗拉強度 | 最小伸長率 % | 用途 |
ksi(MPa) | ksi(MPa) |
| A792(M)-99 CS TYPE A,B,C | --- | --- | --- | 一般用 |
| A792(M)-99 FS | --- | --- | --- | 扣鎖成型用 |
| A792(M)-99 DS | --- | --- | --- | 沖壓用 |
| A792(M)-99 SS Grade33(230) | 33(230) | 45(310) | 20 | 結構用 |
| A792(M)-99 SS Grade37(255) | 37(255) | 52(360) | 18 | 結構用 |
| A792(M)-99 SS Grade40(275) | 40(275) | 55(380) | 16 | 結構用 |
| A792(M)-99 SS Grade50(345) | 50(345) | 65(450) | 12 | 結構用 |
| A792(M)-99 SS Grade80(550) | 80(550) | 82(570) | --- | 結構用 |
|
| |
備註: | JIS/SYSCO: ( )內的數值僅供參考 |
|
ASTM:A792(M) 表公制, 以 ( ) 數字表示.
|
|
|
|
|
JIS G3312-1994 / SYSCO
熱浸鍍鋅
烤漆鋼捲
種類符號 | 最小降伏點 N/mm2 | 最小抗拉強度 N/mm2 | 最小伸長率 % | 用途 |
公稱厚度 mm (t) |
0.25≤t<0.4 | 0.4≤t<0.6 | 0.6≤t<1.0 | 1.0≤t<1.6 |
| SGCC | --- | --- | --- | --- | --- | --- | 一般用 |
| SGCH | --- | --- | --- | --- | --- | --- | 全硬直一般用 |
| SGCD1 | --- | 270 | --- | 34 | 36 | 37 | 沖壓用 |
| SGC340 | 245 | 340 | 20 | 20 | 20 | 20 | 結構用 |
| SGC400 | 295 | 400 | 18 | 18 | 18 | 18 | 結構用 |
| SGC440 | 335 | 440 | 18 | 18 | 18 | 18 | 結構用 |
| SGC490 | 365 | 490 | 16 | 16 | 16 | 16 | 結構用 |
| SGC570 | 560 | 570 | --- | --- | --- | --- | 結構用 |
ASTM 代號
1999版 | 最小降伏點 | 最小抗拉強度 | 最小伸長率 % | 用途 |
ksi(MPa) | ksi(MPa) |
| A653(M)-99 CS TYPE A,B,C | --- | --- | --- | 一般用 |
| A653(M)-99 FS TYPE A,B | --- | --- | --- | 扣鎖成型用 |
| A653(M)-99 DDS | --- | --- | --- | 沖壓用 |
| A653(M)-99 SS Grade33(230) | 33(230) | 45(310) | 20 | 結構用 |
| A653(M)-99 SS Grade37(255) | 37(255) | 52(360) | 18 | 結構用 |
| A653(M)-99 SS Grade40(275) | 40(275) | 55(380) | 16 | 結構用 |
| A653(M)-99 SS Grade50(340) | 50(340) | 65(450) | 12 | 結構用 |
| A653(M)-99 SS Grade80(550) | 80(550) | 82(570) | --- | 結構用 |
|
|
|
備註:ASTM:A653(M) 表公制, 以 ( ) 數字表示. |
|
|
|
