烤漆产品
| 镀55%铝锌烤漆钢卷 / 镀锌烤漆钢卷 |
|
镀铝锌钢卷之耐蚀性虽强,但为了改变单调、无变化的表面, 在镀铝锌钢卷度表面经涂装、烘烤等作业, 生产出美丽、耐蚀性更高的镀(铝)锌烤漆钢卷
|
|
|
|
| 特性 |
|
- 表面颜色有选择性: 配合环境使用可呈现整体景观, 增加价值感.
- 耐还境的优越性: 如耐热性、耐蚀性、耐湿性、耐候性等等.
- 耐屈曲性、耐冲击性及耐`酸耐碱性: 优越的加工性与耐化性是镀(铝)锌烤漆钢卷在现代被大量使用的原因.
|
|
 |
|
| 烤漆层 |
|
烤漆耐久性等级 |
|
耐久性种类 | 代号 | 涂装系统 | 耐久性试验 |
盐水喷雾试验 | 加速耐候试验
(参考用) |
第一类 | 1 | 涂一层 | 200 小时 | ---- |
第二类 | 2 | 涂二层 | 500 小时 | ---- |
第三类 | 3 | 涂二层或以上 | 2000 小时 | 1500 小时 |
|
|
|
| |
烤漆層面標準 |
|
产品名称 | 正面 | 背面 |
底漆 | 面漆 |
聚酯树脂
彩色镀面钢卷 |
环氧树脂底漆 /
聚氨基甲酸乙酯树脂底漆 (PU) | 一般聚酯树脂 (PE) |
背面漆 |
矽化聚酯树脂
彩色镀面钢卷 | 矽化聚酯树脂 (SMP) |
聚偏二氟乙烯树脂
彩色镀面钢卷 | 聚偏二氟乙烯树脂 (PVDF) |
超低光泽强化树脂
彩色镀面钢卷 | 强化聚酯树脂 |
|
|
|

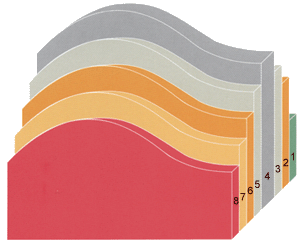

烤漆层剖面图 |
|
 |
| 1. 背面漆 |
| 2. 化学前处理 |
| 3. 55% 铝锌 / 锌 |
| 4. 冷轧板 |
| 5. 55% 铝锌 / 锌 |
| 6. 化学前处理 |
| 7. 底漆 |
| 8. 面漆 |
|
|
| (1).标准产品,正面为面漆, 背面为背面漆. |
|
(2).正面为面漆,背面为底漆加背面漆. |
(3).双面均为面漆. |
|
|
用途 |
|
 |
|
建筑及结构工程 |
|
|
屋顶, 墙壁, 窗框, 卷门, 防雨门, 各种固定物隔间,
天花板, 围墙和储藏室.
|
|
|
|
|
|
电器及照明设备 |
|
|
洗衣机, 电冰箱, 冷冻室, 日光灯罩,配电盘箱, 马达箱, 影印机.
|
|
|
|
厨房设备 |
|
|
烤箱, 橱柜, 洗涤槽, 厨具, 架子, 浴厕设备,
煮饭锅锅面板.
|
|
|
|
农业用具 |
|
|
干燥机及其他农业设备, 温室, 筒仓, 谷仓和仓库.
|
|
|
|
运输工业 |
|
|
空气净化机, 各种配管, 船舶用各类配板, 石油净化器, 驾驶座前配板.
|
|
|
|
箱型容器设备及其他 |
|
|
各种贩卖机, 陈列橱窗, 罐, 压缩型容器,
收藏室 和标志板.
|
|
|
|
|

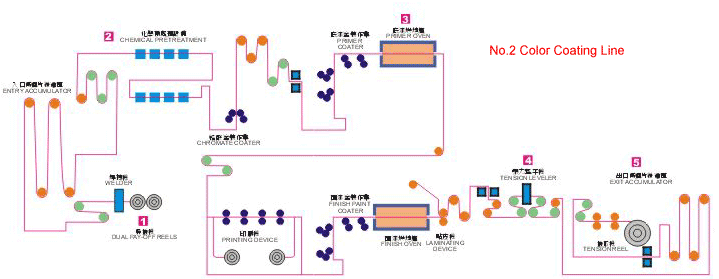

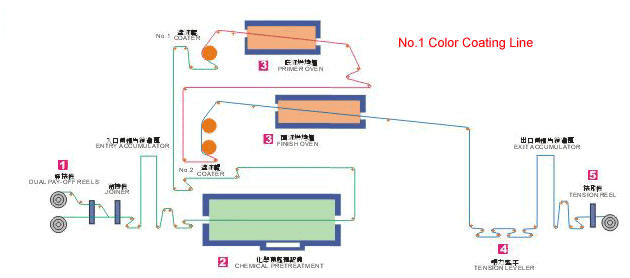

制程 |
 |
 |
|
规格 |
|
镀 55% 铝锌烤漆钢卷 |
|
可供应尺寸
JIS
品名 | 热浸镀锌烤漆钢卷 |
JIS / SYSCO | 可制尺寸 |
规格 | 订单宽度 (mm) | 底材厚度 (mm) |
CGCC | 900～940
940～1040
1040～1100
1100～1220
1220～1230
1230～1250 | 0.20～1.20
0.23～1.20
0.24～1.20
0.25～1.20
0.26～1.20
0.35～1.20 |
CGC 340 | 900～1050
1050～1220
1220～1250
1250～1260 | 0.20～1.20
0.28～1.20
0.40～1.20
0.80～1.20 |
CGC 400 | 900～960
960～1100
1100～1220
1220～1240
1240～1260 | 0.28～1.20
0.35～1.20
0.38～1.20
0.40～1.20
0.60～1.20 |
| 900～920
920～1230
1230～1250 | 0.28～1.20
0.35～1.20
0.40～1.20 |
| 900～920
920～940
940～1230
1230～1250 | 0.21～1.20
0.25～1.20
0.28～1.20
0.47～1.20 |
CGCD1 | 900～1250 | 0.30～1.20 |
镀层量及可适用之
冷轧厚度范围 | Z08、Z10：0.30 ~ 1.20 mm
Z12、Z18、Z20、Z22、Z25、Z27：0.20 ~ 1.20 mm
Z35：0.40 ~ 1.20 mm |
品名 | 热浸镀55% 铝锌烤漆钢卷 |
SYSCO | 可制尺寸 |
规格 | 订单宽度 (mm) | 底材厚度 (mm) |
CGLC | 900～920
920～1000
1000~1200
1200～1220
1220～1250 | 0.20～1.20
0.23～1.20
0.23～1.20
0.25～1.20
0.35～0.80 |
CGL 340 | 900～1110
1110～1220 | 0.30～1.20
0.37～1.20 |
CGL 400 | 900～920
1050～1220 | 0.32～1.20
0.35～1.20 |
CGL 440
CGL 490 | 900～1050
1050～1220 | 0.33～1.20
0.40～1.20 |
CGL 570 | 900～914
914～1050
1050～1220 | 0.21～1.00
0.23～1.00
0.30～1.00 |
CGLD1 | 900～1250 | 0.30～1.20 |
镀层量及可适用之冷轧厚度范围 | AZ050、AZ070、AZ090、AZ100、 AZ120、AZ150、AZ165：0.20 ~ 1.20 mm
AZ180：0.20 ~ 0.96 mm
AZ200：0.30 ~ 0.80 mm |
ASTM
品名 | 热浸镀锌烤漆钢卷 |
ASTM (2001版) | 可製尺寸 |
规格 | 订单宽度 (mm) | 底材厚度 (mm) |
公制 | 英制 |
A653M CS
A653M FS | A653 CS
A653 FS | 900～940
940～1040
1040～1100
1100～1220
1220～1230
1230～1250 | 0.20～1.20
0.23～1.20
0.24～1.20
0.25～1.20
0.26～1.20
0.35～1.20 |
A653M SS Grade230 | A653 SS Grade33 | 900～940
940～1040
1040～1100
1100～1220
1220～1230
1230～1250 | 0.20～1.20
0.23～1.20
0.24～1.20
0.25～1.20
0.26～1.20
0.35～1.20 |
A653M SS Grade255 | A653 SS Grade37 | 900～1050
1050～1220
1220～1250
1250～1260 | 0.20～1.20
0.28～1.20
0.40～1.20
0.80～1.20 |
A653M SS Grade275 | A653 SS Grade40 | 900～960
960～1100
1100～1220
1220～1240
1240～1260 | 0.28～1.20
0.35～1.20
0.38～1.20
0.40～1.20
0.60～1.20 |
A653M SS Grade340 | A653 SS Grade50 | 900～920
920～1230
1230～1250 | 0.28～1.20
0.35～1.20
0.40～1.20 |
A653M SS Grade550 | A653 SS Grade80 | 900～920
920～940
940～1230
1230～1250 | 0.21～1.20
0.25～1.20
0.28～1.20
0.47～1.20 |
A653M DDS | A653 DDS | 900～1250 | 0.30～1.20 |
镀层量及可适用之冷轧厚度范围 | 公制：
Z080：0.30 ~1.20 mm
Z120、Z180、Z275：0.20 ~ 1.20 mm
Z350：0.40 ~ 1.20 mm
英制：
G40、G60、G90：0.20 ~ 1.20 mm
G115：0.40 ~ 1.20 mm |
品名 | 热浸镀55% 铝锌烤漆钢卷 |
ASTM (2001版) | 可制尺寸 |
规格 | 订单宽度 (mm) | 底材厚度 (mm) |
公制 | 英制 |
A792M CS
A792M FS | A792 CS
A792 FS | 900～920
920～1000
1000～1200
1200～1220
1220～1250 | 0.20～1.20
0.22～1.20
0.23～1.20
0.25～1.20
0.30～0.80 |
A792M SS Grade230 | A792 SS Grade33 | 900～920
920～1000
1000～1200
1200～1220
1220～1250 | 0.20～1.20
0.22～1.20
0.23～1.20
0.25～1.20
0.30～0.80 |
A792M SS Grade255 | A792 SS Grade37 | 900～1110
1110～1220 | 0.30～1.20
0.37～1.20 |
A792M SS Grade275 | A792 SS Gsprade40 | 900～920
920～1220 | 0.32～1.20
0.35～1.20 |
A792M SS Grade345 | A792 SS Grade50 | 900～1050
1050～1220 | 0.33～1.20
0.40～1.20 |
A792M SS Grade550 | A792 SS Grade80 | 900～914
914～1050
1050～1220 | 0.21～1.00
0.23～1.00
0.30～1.00 |
A792M DS | A792 DS | 900～1250 | 0.30～1.20 |
镀层量及可适用之冷轧厚度范围 | 公制：
AZ150，AZ165：0.2～1.2mm
AZ180：0.20～0.96mm
英制：
AZ50，AZ55：0.20～ 1.20 mm
AZ60：0.20 ~ 0.96 mm |
|
|
|
热浸镀55%铝锌钢卷
种类符号 | 最小降伏点 N/mm2 | 最小抗拉强度 N/mm2 | 最小伸长率 % | 用途 |
公称厚度 mm (t) |
JIS G3322-1998 | 盛馀规格 | 0.25≤t<0.4 | 0.4≤t<0.6 | 0.6≤t<1.0 | 1.0≤t<1.6 |
| CGLCC | CGLC | (205) | (270) | (20) | (21) | (24) | (24) | 一般用 |
| CGLCD | CGLD1 | --- | 270 | --- | 27 | 31 | 32 | 冲压用 |
| --- | CGL340 | 245 | 340 | 20 | 20 | 20 | 20 | 结构用 |
| CGLC400 | CGL400 | 295 | 400 | 16 | 17 | 18 | 18 | 结构用 |
| CGLC440 | CGL440 | 335 | 440 | 14 | 15 | 16 | 18 | 结构用 |
| CGLC490 | CGL490 | 365 | 490 | 12 | 13 | 14 | 16 | 结构用 |
| CGLC570 | CGL570 | 560 | 570 | --- | --- | --- | --- | 结构用 |
ASTM 代号
1999版 | 最小降伏点 | 最小抗拉强度 | 最小伸长率 % | 用途 |
ksi(MPa) | ksi(MPa) |
| A792(M)-99 CS TYPE A,B,C | --- | --- | --- | 一般用 |
| A792(M)-99 FS | --- | --- | --- | 扣锁成型用 |
| A792(M)-99 DS | --- | --- | --- | 冲压用 |
| A792(M)-99 SS Grade33(230) | 33(230) | 45(310) | 20 | 结构用 |
| A792(M)-99 SS Grade37(255) | 37(255) | 52(360) | 18 | 结构用 |
| A792(M)-99 SS Grade40(275) | 40(275) | 55(380) | 16 | 结构用 |
| A792(M)-99 SS Grade50(345) | 50(345) | 65(450) | 12 | 结构用 |
| A792(M)-99 SS Grade80(550) | 80(550) | 82(570) | --- | 结构用 |
|
| |
备注: | JIS/SYSCO: ( )内的数值仅供参考 |
|
ASTM:A792(M) 表公制, 以 ( ) 数字表示. |
|
|
|
|
JIS G3312-1994 / SYSCO
热浸镀锌
烤漆钢卷
种类符号 | 最小降伏点 N/mm2 | 最小抗拉强度 N/mm2 | 最小伸长率 % | 用途 |
公称厚度 mm (t) |
0.25≤t<0.4 | 0.4≤t<0.6 | 0.6≤t<1.0 | 1.0≤t<1.6 |
| SGCC | --- | --- | --- | --- | --- | --- | 一般用 |
| SGCH | --- | --- | --- | --- | --- | --- | 全硬直一般用 |
| SGCD1 | --- | 270 | --- | 34 | 36 | 37 | 冲压用 |
| SGC340 | 245 | 340 | 20 | 20 | 20 | 20 | 结构用 |
| SGC400 | 295 | 400 | 18 | 18 | 18 | 18 | 结构用 |
| SGC440 | 335 | 440 | 18 | 18 | 18 | 18 | 结构用 |
| SGC490 | 365 | 490 | 16 | 16 | 16 | 16 | 结构用 |
| SGC570 | 560 | 570 | --- | --- | --- | --- | 结构用 |
ASTM 代号
1999版 | 最小降伏点 | 最小抗拉强度 | 最小伸长率 % | 用途 |
ksi(MPa) | ksi(MPa) |
| A653(M)-99 CS TYPE A,B,C | --- | --- | --- | 一般用 |
| A653(M)-99 FS TYPE A,B | --- | --- | --- | 扣锁成型用 |
| A653(M)-99 DDS | --- | --- | --- | 冲压用 |
| A653(M)-99 SS Grade33(230) | 33(230) | 45(310) | 20 | 结构用 |
| A653(M)-99 SS Grade37(255) | 37(255) | 52(360) | 18 | 结构用 |
| A653(M)-99 SS Grade40(275) | 40(275) | 55(380) | 16 | 结构用 |
| A653(M)-99 SS Grade50(340) | 50(340) | 65(450) | 12 | 结构用 |
| A653(M)-99 SS Grade80(550) | 80(550) | 82(570) | --- | 结构用 |
|
|
|
备注:ASTM:A653(M) 表公制, 以 ( ) 数字表示. |
|
|
|
|
