| 鍍55%鋁鋅鋼捲 |
|
|
「鍍55%鋁鋅鋼捲」之鋁鋅合金結構是由55%鋁、43.4%鋅與1.6%矽在600ºC高溫下固化而組成，
其整個結構由鋁－鐵－矽－鋅，形成緻密的四元結晶體，此結晶體在鋼板上形成一層屏障，
因而有效的防止腐蝕因子穿透。
|
|
|
|
| 鍍鋅鋼捲 |
|
|
鍍鋅鋼捲因表面被覆鋅層阻隔大氣的侵蝕，以防止底材繼續腐蝕，及確保底材的使用壽命。
鍍鋅鋼捲還具有經濟性與多樣性，可符合不同環境，不同用途之要求，提供高附加價值之產品組合，
無論在精密儀器、資訊、電器、建築、烤漆等領域都已普遍採用鍍鋅鋼捲。
|
 |
|
|

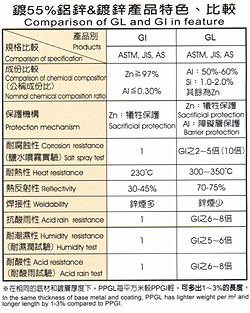

| 特性 |
|
耐腐蝕性 |
|
|
「鍍55%鋁鋅鋼捲」的耐腐蝕性來自鋁的障礙層保護功能，和鋅的犧牲性保護功能。當鋅在切邊、刮痕及鍍層擦傷部份作犧牲保護時，
鋁便形成不能溶解的氧化物層，發揮屏障保護功能。
鍍鋁鋅合金鋼捲已在各種不同大氣環境中，進行了20多年的室外曝露試驗，證實鍍55%鋁鋅鋼板的切邊保護功能，比鍍鋅鋼板及鍍5%鋁鋅鋼板為佳。
|
 |
|
|
|
耐熱性 |
|
|
鍍55%鋁鋅合金鋼板之耐熱性比鍍鋅鋼板佳，與鍍鋁鋼板之抗高溫氧化性類似。
鍍鋁鋅合金鋼板可用於315ºC的高溫環境。
|
|
|
 |
| 反射性 |
|
|
鍍55%鋁鋅合金鋼板具有高度反射率，使其成為抗熱的屏障。
|
|
|
| 用途 |
|
 |
|
建築材料 |
|
|
樓承板、天花板、陽台、倉庫、屋頂、隔間、牆壁、遮陽天篷、導水天溝、風管工程、地下渠道、導管、
通氣管、室內裝飾、鐵卷門、窗框、柵欄、鷹架、梁、鋼架、配線盤。
|
|
|
|
電器用品 |
|
|
爐子、洗衣機、電冰箱、除濕機、錄相機、熱水器、電氣加熱器、烤箱、照明器具、日光燈罩、冷凍櫃、
空氣調節器、微波爐外殼、電器開關盒、馬達蓋子。
|
|
|
|
運輸工業 |
|
|
車體內部配板、巴士及卡車後座配板、輸送系統、油箱、道路指標、道路欄杆、集裝箱、空氣淨化器、隔音牆。
|
|
|
|
農業設備 |
|
|
大型釨倉、收藏室、溫室、農業用乾燥機、水槽、飼養器、漏斗容器、灌溉渠、倉庫、筒倉、畜捨、農業用具。
|
|
|
|
傢俱及其他 |
|
|
自動販賣機、娛樂機器、太能集熱器、煙囟管、辦公設備、車庫、圓桶、提桶、三溫暖內部器材、工具箱、鋼製傢俱、罐。
|
|
|
|
|

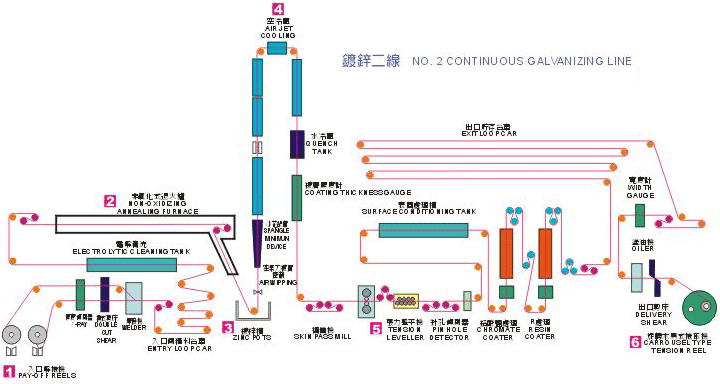

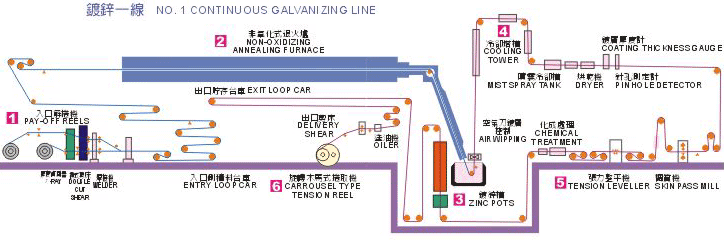

| 製程 |
| |
|
|
| 規格 |
|
鍍55%鋁鋅鋼捲 |
|
A.可供應尺寸
JIS
品名 | 冷軋鋼捲 |
製訂標準 | 可製尺寸 |
JIS / SYSCO | 有調質 | 無調質 |
規格 | 訂單寬度 (mm) | 底材厚度 (mm) | 訂單寬度 (mm) | 底材厚度 (mm) |
SGCC | 900∼940
940∼1040
1040∼1100
1100∼1220
1220∼1230
1230∼1250 | 0.20∼1.60
0.23∼1.60
0.24∼1.60
0.25∼1.60
0.26∼1.60
0.35∼1.60 | 900∼940
940∼1040
1040∼1100
1100∼1220
1220∼1230
1230∼1250
1250∼1260
1260∼1270 | 0.20∼1.60
0.23∼1.60
0.24∼1.60
0.25∼1.60
0.26∼1.60
0.35∼1.60
0.35∼1.22
0.58∼1.22 |
SGC 340 | 900∼1050
1050∼1220
1220∼1250
1250∼1260 | 0.20∼1.60
0.28∼1.60
0.40∼1.60
0.80∼1.60 | 900∼1050
1050∼1220
1220∼1250
1250∼1260 | 0.20∼1.60
0.28∼1.60
0.40∼1.60
0.80∼1.60 |
SGC 400 | 900∼960
960∼1110
1110∼1220
1220∼1240
1240∼1260 | 0.28∼1.60
0.35∼1.60
0.38∼1.60
0.40∼1.60
0.60∼1.60 | 900∼1100
1100∼1240
1240∼1260
1260∼1270 | 0.35∼1.60
0.40∼1.60
0.60∼1.60
0.70∼1.20 |
SGC 440
SGC 490 | 900∼920
920∼1230
1230∼1250 | 0.28∼1.60
0.35∼1.60
0.40∼1.60 | 900∼920
920∼1230
1230∼1250 | 0.28∼1.60
0.35∼1.60
0.40∼1.60 |
SGC 570
SGCH | 900∼920
920∼940
940∼1230
1230∼1250 | 0.21∼1.60
0.25∼1.60
0.28∼1.60
0.47∼1.40 | 900∼920
920∼940
940∼1230
1230∼1250 | 0.21∼1.60
0.25∼1.60
0.28∼1.60
0.47∼1.40 |
SGCD1 | 900∼1250 | 0.30∼1.60 | 900∼1250 | 0.30∼1.60 |
鍍層量及可適用之冷軋厚度範圍 | Z08 , Z10：0.30 ∼ 1.60 mm
Z12 , Z18 , Z20 , Z22 , Z25 , Z27：0.20 ∼ 1.60 mm
Z35 , Z450：.40 ∼ 1.60 mm8 |
|
品名 | 熱浸鍍55% 鋁鋅鋼捲 |
製訂標準 | 可製尺寸 |
SYSCO | 有調質 | 無調質 |
規格 | 訂單寬度 (mm) | 底材厚度 (mm) | 訂單寬度 (mm) | 底材厚度 (mm) |
SGLC | 900∼920
920∼1000
1000∼1200
1200∼1220
1220∼1250 | 0.20∼1.20
0.22∼1.20
0.23∼1.20
0.25∼1.20
0.30∼0.80 | 900∼920
920∼1010
1010∼1200
1200∼1220
1220∼1250 | 0.20∼1.20
0.22∼1.20
0.23∼1.20
0.25∼1.20
0.30∼1.20
|
SGL 340 | 900∼1110
1110∼1220 | 0.30∼1.20
0.37∼1.20 | 900∼920
920∼1250 | 0.27∼1.20
0.30∼1.20 |
SGL 400 | 900∼920
920∼1220 | 0.32∼1.20
0.35∼1.20 | 900∼1250
| 0.35∼1.20 |
SGL 440
SGL 490 | 900∼1050
1050∼1220 | 0.33∼1.20
0.40∼1.20 | 900∼1050
1050∼1250 | 0.33∼1.20
0.40∼1.20 |
SGL 570 | 900∼914
914∼1050
1050∼1220 | 0.21∼1.00
0.23∼1.00
0.30∼1.00 | 900∼914
914∼1050
1050∼1220 | 0.21∼1.00
0.23∼1.00
0.30∼1.00 |
SGLD1 | 900∼1250 | 0.30∼1.20 | 900∼1250 | 0.30∼1.20 |
鍍層量及可適用之冷軋厚度範圍 | AZ050, AZ070, AZ090, AZ100, AZ120, AZ150, AZ165：0.20~1.20mm
AZ180：0.20 ∼ 0.96 mm
AZ200：0.30 ∼ 0.80 mm |
|
ASTM
品名 | 熱浸鍍鋅鋼捲 |
製訂標準 | 可製尺寸 |
ASTM (2001版) | 有調質 | 無調質 |
公制規格 | 英制規格 | 訂單寬度 (mm) | 底材厚度 (mm) | 訂單寬度 (mm) | 底材厚度 (mm) |
A653M CS
A653M FS | A653 CS
A653 FS | 900∼940
940∼1040
1040∼1100
1100∼1220
1220∼1230
1230∼1250 | 0.20∼1.60
0.23∼1.60
0.24∼1.60
0.25∼1.60
0.26∼1.60
0.35∼1.60 | 900∼940
940∼1040
1040∼1100
1100∼1220
1220∼1230
1230∼1250
1250∼1260
1260∼1270 | 0.20∼1.60
0.23∼1.60
0.24∼1.60
0.25∼1.60
0.26∼1.60
0.35∼1.60
0.35∼1.22
0.58∼1.22 |
A653M SS Grade230
| A653 SS specGrade33 | 900∼940
940∼1040
1040∼1100
1100∼1220
1220∼1230
1230∼1250 | 0.20∼1.60
0.23∼1.60
0.24∼1.60
0.25∼1.60
0.26∼1.60
0.35∼1.60 | 900∼940
940∼1040
1040∼1100
1100∼1220
1220∼1230
1230∼1250
1250∼1260
1260∼1270 | 0.20∼1.60
0.23∼1.60
0.24∼1.60
0.25∼1.60
0.26∼1.60
0.35∼1.60
0.35∼1.22
0.58∼1.22 |
A653M SS Grade255 | A653 SS
Grade37 | 00∼1050
1050∼1220
1220∼1250
1250∼1260 | 0.20∼1.60
0.28∼1.60
0.40∼1.60
0.80∼1.60 | 900∼1050
1050∼1220
1220∼1250
1250∼1260 | 0.20∼1.60
0.28∼1.60
0.40∼1.60
0.80∼1.60 |
653M SS Grade275 | A653 SS Grade40 | 900∼960
960∼1110
1110∼1220
1220∼1240
1240∼1260 | 0.28∼1.60
0.35∼1.60
0.38∼1.60
0.40∼1.60
0.60∼1.60 | 900∼1100
1100∼1240
1240∼1260
1260∼1270 | 0.35∼1.60
0.40∼1.60
0.60∼1.55
0.70∼1.20 |
A653M SS Grade340
| A653 SS Grade50 | 900∼920
920∼1230
1230∼1250 | 0.28∼1.60
0.35∼1.60
0.40∼1.60 | 900∼920
920∼1230
1230∼1250 | 0.28∼1.60
0.35∼1.60
0.40∼1.60 |
A653M SS Grade550 | A653 SS Grade80 | 900∼920
920∼940
940∼1230
1230∼1250 | 0.21∼1.60
0.25∼1.60
0.28∼1.60
0.47∼1.40 | 900∼920
920∼940
940∼1230
1230∼1250 | 0.21∼1.20
0.25∼1.60
0.28∼1.60
0.47∼1.40 |
A653M DDS | A653 DDS | 900∼1250 | 0.30∼1.60 | 900∼1250 | 0.30∼1.60 |
鍍層量及可適用之冷軋厚度範圍
| 公制：
Z080：0.30 ∼ 1.60 mm
Z120 , Z180 , Z275：0.20 ∼ 1.60 mm
Z350：0.40 ∼ 1.60 mm
英制：
G40 , G60 , G90：0.20 ∼ 1.60 mm
G115：0.40 ∼ 1.60 mm |
|
B.鍍鋁鋅重量範圍: 40g/m2 ~ 200g/m2 (兩面總合)
C.表面精整: 一般花紋、超平滑
D.可供應鋼捲等級: 一般級、扣鎖成型級、沖壓級、結構級
|
|
|
熱浸鍍55%鋁鋅鋼捲
種類符號
冷軋底板 | 最小降伏點 N/mm2 | 最小抗拉強度 N/mm2 | 最小伸長率 % | 用途 |
公稱厚度 mm (t) |
JIS G3321-1998 | 盛餘規格 | 0.25≤t<0.4 | 0.4≤t<0.6 | 0.6≤t<1.0 | 1.0≤t<1.6 | 1.6≤t<2.3 |
| SGLCC | SGLC | (205) | (270) | (20) | (21) | (24) | (24) | (25) | 一般用 |
| SGLCD | SGLD1 | --- | 270 | --- | 27 | 31 | 32 | 33 | 沖壓用 |
--- | SGL340 | 245 | 340 | 20 | 20 | 20 | 20 | 20 | 結構用 |
| SGLC400 | SGL400 | 295 | 400 | 16 | 17 | 18 | 18 | 18 | 結構用 |
| SGLC440 | SGL440 | 335 | 440 | 14 | 15 | 16 | 18 | 18 | 結構用 |
| SGLC490 | SGL490 | 365 | 490 | 12 | 13 | 14 | 16 | 16 | 結構用 |
| SGLC570 | SGL570 | 560 | 570 | --- | --- | --- | --- | --- | 結構用 |
ASTM 代號
1999版 | 最小降伏點 | 最小抗拉強度 | 最小伸長率 % | 用途 |
ksi(MPa) | ksi(MPa) |
| A792(M)-99 CS TYPE A,B,C | --- | --- | --- | 一般用 |
| A792(M)-99 FS | --- | --- | --- | 扣鎖成型用 |
| A792(M)-99 DS | --- | --- | --- | 沖壓用 |
| A792(M)-99 SS Grade33(230) | 33(230) | 45(310) | 20 | 結構用 |
| A792(M)-99 SS Grade37(255) | 37(255) | 52(360) | 18 | 結構用 |
| A792(M)-99 SS Grade40(275) | 40(275) | 55(380) | 16 | 結構用 |
| A792(M)-99 SS Grade50(345) | 50(345) | 65(450) | 12 | 結構用 |
| A792(M)-99 SS Grade80(550) | 80(550) | 82(570) | --- | 結構用 |
|
|
|
備註: | JIS/SYSCO: ( )內的數值僅供參考 |
|
ASTM:A792(M) 表公制, 以 ( ) 數字表示.
|
|
|
鍍鋅鋼捲 |
|
A.表面精整: 一般花紋, 微細花紋, 超平滑
| 1. | 一般花紋: |
| 鍍鋅後之鋼板無任何處理而自然成形之花紋,又稱正常花紋. |
 |
| 2. | 微細花紋: |
| 在鋅液中降低鉛之成份或另於鋅槽上方加裝噴鋅粉之設備, 以抑制鋅花成長. |
 |
| 3. | 超平滑: |
| 在微小花紋再經調質機調質, 使其在表面可得到均勻平滑之表面. |
 |
B.可供應鋼捲等級: 一般級, 扣鎖成型級, 結構級, 沖壓級
|
|
|
JIS G3302-1998 / SYSCO
熱浸鍍鋅鋼捲種類符號 | 最小降伏點 N/mm2 | 最小抗拉強度 N/mm2 | 最小伸長率 % | 用途 |
公稱厚度 mm (t) |
冷軋底板 | 熱軋底板 | 0.25≤
t<0.4 | 0.4≤
t<0.6 | 0.6≤
t<1.0 | 1.0≤
t<1.6 | 1.6≤
t<2.5 | t≥2.5 |
| SGCC | SGHC | --- | --- | --- | --- | --- | --- | --- | --- | 一般用 |
| SGCH | --- | --- | --- | --- | --- | --- | --- | --- | --- | 全硬直一般用 |
| SGCD1 | --- | --- | 270 | --- | 34 | 36 | 37 | 38 | --- | 沖壓用 |
| SGC340 | SGH340 | 245 | 340 | 20 | 20 | 20 | 20 | 20 | 20 | 結構用 |
| SGC400 | SGH400 | 295 | 400 | 18 | 18 | 18 | 18 | 18 | 18 | 結構用 |
| SGC440 | SGH440 | 335 | 440 | 18 | 18 | 18 | 18 | 18 | 18 | 結構用 |
| SGC490 | SGH490 | 365 | 490 | 16 | 16 | 16 | 16 | 16 | 16 | 結構用 |
--- | SGH540 | 400 | 540 |  | | | 16 | 16 | 16 | 結構用 |
| SGC570 | | 560 | 570 | --- | --- | --- | --- | --- | --- | 結構用 |
ASTM 代號
1999版 | 最小降伏點 | 最小抗拉強度 | 最小伸長率 % | 用途 |
ksi(MPa) | ksi(MPa) |
| A653(M)-99 CS TYPE A,B,C | --- | --- | --- | 一般用 |
| A653(M)-99 FS TYPE A,B | --- | --- | --- | 扣鎖成型用 |
| A653(M)-99 DDS | --- | --- | --- | 沖壓用 |
| A653(M)-99 SS Grade33(230) | 33(230) | 45(310) | 20 | 結構用 |
| A653(M)-99 SS Grade37(255) | 37(255) | 52(360) | 18 | 結構用 |
| A653(M)-99 SS Grade40(275) | 40(275) | 55(380) | 16 | 結構用 |
| A653(M)-99 SS Grade50(340) | 50(340) | 65(450) | 12 | 結構用 |
| A653(M)-99 SS Grade80(550) | 80(550) | 82(570) | --- | 結構用 |
|
|
|
備註:ASTM:A653(M) 表公制, 以數字表示 ( ). |
|
