ヨドルーフボルトタイプ150B
ヨドルーフボルトタイプ150B


断面形状


  • 働き巾500mm、山高150mmで最も市場に普及している折板です。
  • 中型~大型建造物（工場、、体育館、倉庫など）に採用されている強度面にすぐれたボルトタイプの折板です。

    • 断面性能

    板厚(mm) 単位重量 正圧 負圧
    kg/m kg/m2 Ix (cm4/m) Zx (cm3/m) Ix (cm4/m) Zx (cm3/m)
    0.5 3.87 7.74 215.94 28.69 215.94 28.69
    0.6 4.58 9.16 259.13 34.43 259.13 34.43
    0.8 6.02 12.04 345.50 45.90 345.50 45.90
    1.0 7.45 14.90 431.88 57.38 431.88 57.38
    1.2 8.96 17.92 518.26 68.86 518.26 68.86

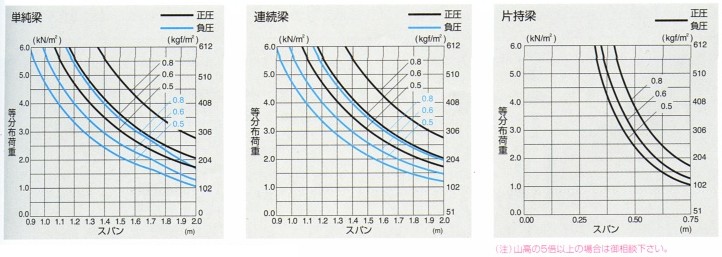

    許容梁間
  • 勾配：3/100 以上。
  • 自然曲率半径：200M以上 。
    • ヨドルーフボルトタイプ150B実績写真集
