ヨドルーフハゼタイプ166H
ヨドルーフハゼタイプ166H


ボルトレス．ハゼ締め工法
  • 高度なヨドコウのロール技術により両サイドのハゼ部を加工し、その後、谷部を成型するため、形状精度が高く、ハゼ締めが確実に行えます。
  • 緊結藻しっかりできる独特の形状ですから、耐漏水性能にすぐれ、雨水にも安心です。
  • 自在吊子は屋根勾配の変化に順応できる。
  • 電動ハゼ締め機を使うので、ハゼ締めに手間がかからず、スピーディに確実に葺けます。

    • 断面形状

  • 働き巾500mmのハゼ折板では最強の性能です。
  • 中型から大型建造物まで広い範囲に適用される、トータルコストの安価な折板です。
  • 施工性にすぐれ工期短縮をはかれる折板構造です。
  • 特殊工法のＲ型成型やアーチ工法（65ｍＲ以上）も可能です。（アーチ品は、さざ波模様仕上げになります。）。

    • 断面性能

    板厚(mm)
    (B.C.T.)    		 単位重量 正圧 負圧
    kg/m kg/m2 Ix (cm4/m) Zx (cm3/m) Ix (cm4/m) Zx (cm3/m)
    (0.6) 3.82 7.64 (319.00) (38.00) (155.00) (17.60)
    0.8 5.02 10.04 500.04 57.80 292.67 35.27
    1.0 6.21 12.42 625.50 72.25 365.84 44.09

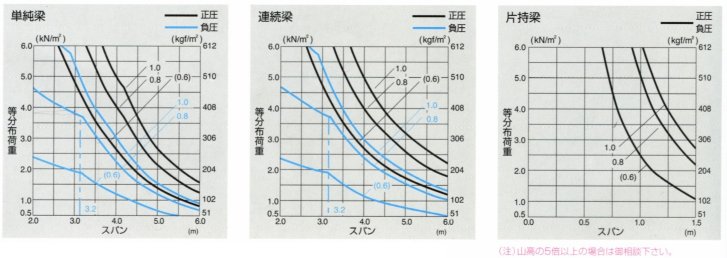

    許容梁間
  • 勾配：3/100 以上。
  • 自然曲率半径：250M以上 。
    • ヨドルーフハゼタイプ166H実績写真集
