ヨドルーフハゼタイプ66H
ヨドルーフハゼタイプ66H


ボルトレス．ハゼ締め工法
  • 高度なヨドコウのロール技術により両サイドのハゼ部を加工し、その後、谷部を成型するため、形状精度が高く、ハゼ締めが確実に行えます。
  • 緊結藻しっかりできる独特の形状ですから、耐漏水性能にすぐれ、雨水にも安心です。
  • 自在吊子は屋根勾配の変化に順応できる。
  • 電動ハゼ締め機を使うので、ハゼ締めに手間がかからず、スピーディに確実に葺けます。

    • 斷面形狀

  • 新設にはもちろん、瓦棒、スレート屋根などの既設屋根の葺き替えも簡単にできます。
  • 小規模建築にも手軽に採用できるハゼ折板です。
  • 半径15ｍ以上のアーチ屋根にも施工が可能です。
    （アーチ品は、さざ波模様仕上げになります。）
    •

    断面形状

    板厚(mm) 単位重量 正圧 負圧
    Wkg/m Wkg/m2 Ix (cm4/m) Zx (cm3/m) Ix (cm4/m) Zx (cm3/m)
    (0.5) 2.54 6.08 (28.0) (6.2) (15.2) (3.0)
    0.6 3.01 7.20 33.6 7.4 18.3 3.6
    0.8 3.95 9.45 44.8 9.9 24.3 4.8

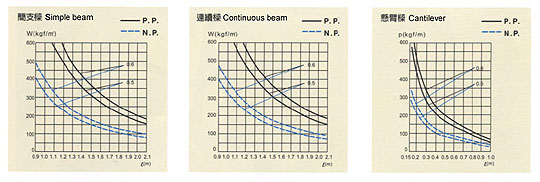

    容許跨距
  • 勾配：3/100 以上。
  • 自然曲率半径：100M以上(他の弧形は当社にご相談ください) 。
    • ヨドルーフハゼタイプ66H実績写真集
