TEE-PANEL PVDF (KYNAR 500, 70%) SYSTEM
  • 鋼板基材強度:
    強度は ASTM A653M (C) (亜鉛めっき規格) や ASTM A792M (C) (ガルバリウム規格)の規範に適応する。(CNS 2111 G2013 の検査方法による)。
  • Al－Zn合金めっき層:
    めっき層はASTM A653M Z275 (ガルファン鋼板) や ASTM A792M AZ150 (ガルバリウム鋼板) の規範に適応する。
  • Al－Zn合金の両面附着量:
    ガルファン鋼板は275g/m2以上で、ガルバリウム鋼板は150g/m2以上である。 (ASTM-A90の三点平均試験法による測定する)
  • 塗装表面処理:
  • 表面塗膜(二重塗装二重焼付)
  • プライマー:5.0µm (商業標稱) ポリウレタン樹脂塗料
  • 仕上げ塗膜:20.0µm (商業標稱) 聚偏二氟乙烯塗料
  • 背面塗膜(二塗二烤)
  • プライマー:5.0µm (商業標稱) ポリウレタン樹脂塗料
  • 仕上げ塗膜:7.5µm (商業標稱) フッ素樹脂塗料
  • 鋼板厚さ:
  • 基材厚さ(B.C.T.)： 0.60mm
  • 総厚さ(T.C.T.)：0.65mm


    • 現場加工成型施工と製品のメリット及び特性
  • 成型加工機はどんな場所まで携帯でき、機動性が高い。
  • 長尺成型で、防水性が高い。
  • 運搬コストを節約でき、運搬途中の損傷も防ぐことができる。
  • 取付けミスや欠品での材料待ち時間を節約できる。
  • 棟から軒先までの長さを正確に合わせられ、廃棄材料が少ない。
  • 各種曲線や外形に適応でき、美しい外観を創造する。
  • フッ素樹脂塗装鋼板を使用し、長期間色褪せする事がない。

    • 淀鋼国際では米国BERRIDGE社の
    TEE-PANEL システムを提供している。
    上記写真は 携帯式成型機(SS-14)の
    現場加工情況

    TEE-PENALの特性
  • ボルトレスのキャップ嵌合方式。
  • 特殊防水シートで、毛細管現象による吸水をシャットアウト。
  • 材料長さは任意に決める事ができる。
  • 円弧形状鋼板の表面は滑らか。

    • TEE-PENALの種類

    フラット

    アーチ形

    テーパー形

    TEE-PANELの施工例
    携帯式成型機SS-14で成型したテ－パＴＥＥ-ＰＡＮＥＬはどんな円形形状にも対応する。

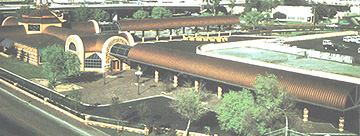

    アーチ形TEE-PANELか造り出した美しい外形は携帯式成型機SS-14で加工成型した。 どんな設計にも対応でき、経済的で人目を引く建築芸術となる。これはアーチの屋根、渡廊下と庇の施工実例です。

    テーパ加工や円弧などを組み合わせたTEE- PANELが際立ったデザインを造り出す。デザイナーの意図を最大限に反映できる。
    -A 任意のアーチTEE-PANELと下地鉄骨の状態。

    -B 完成図

    TEE-PANEL工事実績写真集

    TEE-PANEL工事実績写真集
