| T型建築金屬面板 |
|
| TEE-PANEL P.V.D.F. (KYNAR 500, 70%) SYSTEM |
鋼板基材強度:
強度符合 ASTM A653M (C) (鍍鋅規格) 或 ASTM A792M (C) (鍍鋁鋅規格)之要求。(依CNS2111 G2103檢驗方法)。
鋁鋅合金鍍層:
鍍層需符合ASTM A653M Z275 (鍍鋅鋼板) 或 ASTM A792M AZ150 (鍍鋁鋅鋼板) 之規定。
鋁鋅合金雙面附著量:
鍍鋅鋼板為275g/m2以上,鍍鋁鋅鋼板為150g/m2以上 (依ASTM-A90之三點平均試驗法測試)
烤漆表面處理:
正面塗膜(二塗二烤)
底漆:5.0µm (商業標稱) PU樹脂塗料
面漆:20.0µm (商業標稱) 聚偏二氟乙烯塗料
背面塗膜(二塗二烤)
底漆:5.0µm (商業標稱) PU樹脂塗料
面漆:7.5µm (商業標稱) 聚酯樹脂塗料
鋼板厚度:
基材厚度(B.C.T.): 0.60mm
總厚度(T.C.T.):0.65mm
|
|
|
|
現場加工成型施工及產品的優點特性
成型機機可攜帶至任何地方，機動性高。
連續成型，無搭接漏水之慮， 防水性高。
節省成品運輸成本及降低運輸中的損傷。
解決按裝錯誤或少量缺貨之待料時間。
準確配合屋頂至屋簷各種長度，無廢料之發生。
配合各種曲線或外型，創造美麗的外觀.
聚偏二氟乙烯樹酯烤漆鋼板，耐用，色彩耐久。
|
淀鋼國際提供美國BERRIDGE公司
T型建築金屬面板系統，上圖為
攜帶式成型機 SS-14 現場成型狀況 |
|
T型建築金屬面板 |
|
|
|
螺絲隱藏的接合夾按扣方式。
特殊止水帶，可防虹吸作用及防雨水滲入。
長短可任意選定。
弧形鋼板表面光滑平整。
|
|
|
T型建築金屬面板種類 |
|
|
平板
|
圓弧
|
|
|
錐形
|
|
|
|
|
|
T型建築金屬面板施工例
以 SL-24 攜帶式成型機加工製造之斜邊 T型建築金屬面板可製造成各式圓形屋簷與屋頂。
 |

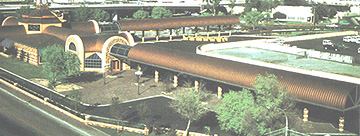

| 圓弧形T型建築金屬面板所建造的美麗外形，以 SS-14攜帶式成型機加工成型，配合各種外形設計創造出既經濟又引人側目的建築藝術。 此為拱形屋頂走廊雨遮完工實例。
|
|
結合斜邊，圓弧等 T型建築金屬面板所建造耀眼的外形式設計者的代言人。 |
-A 任意圓弧T型建築金屬面板與輕型骨架的結合。 |
-B 完成圖
|
|
|
|
T型建築金屬面板工程實績照片集錦
|
 |
|
T型建築金屬面板照片集錦 |
|
|
| |
|
|
