优多螺丝固定式屋面板150B
优多螺丝固定式屋面板150B


断面形状


  • 有效宽度 500mm ,板高150mm,为市场上最普及之屋面板。
  • 常被采用于中型~大型建筑物工厂、体育馆、仓库等。为具有优异强度之螺丝固定型屋面板。
  • 断面性能

    厚度(mm) 单位重量 正 压 负 压
    kg/m kg/m2 Ix (cm4/m) Zx (cm3/m) Ix (cm4/m) Zx (cm3/m)
    0.5 3.87 7.74 215.94 28.69 215.94 28.69
    0.6 4.58 9.16 259.13 34.43 259.13 34.43
    0.8 6.02 12.04 345.50 45.90 345.50 45.90
    1.0 7.45 14.90 431.88 57.38 431.88 57.38
    1.2 8.96 17.92 518.26 68.86 518.26 68.86

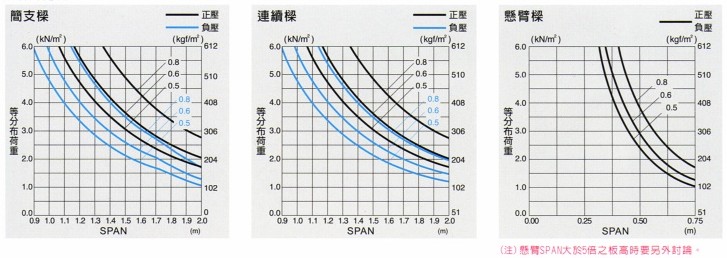

    容许跨距
  • 屋面泄水坡度:3/100 以上。
  • 自然曲率半径200M以上 。
  • 优多螺丝固定式屋面板150B工程实绩相片
