优多扣合式屋面板166H
优多扣合式屋面板166H


隐藏式螺丝扣合式工法
  • 以日本YODOKO高级辊压技术加工内侧的扣合部再作各部之成型。
    因此形状精度极高，扣合的密接度准确严密。
  • 准确坚固的独特扣合形状，水密性极高，绝无漏水现象问题。
  • 扣合固定夹可搭配屋顶变化而调整。
  • 使用电动扣合机扣合，可轻松紧密扣合，省时省力。

    • 断面形状

  • 有效宽 500mm 之扣合式屋面板，拥有最强之性能。
  • 适合中、大型建物大面积之施工。总价成本便宜。
  • 施工性佳，可以缩短工期。
  • 特殊造型 R 成型面板之圆弧工法(R > 65M) 亦可成型。（圆弧板面会有小波纹。）。

    • 断面性能

    厚度(mm)
    (B.C.T.)    		 单位重量 正 压 负 压
    kg/m kg/m2 Ix (cm4/m) Zx (cm3/m) Ix (cm4/m) Zx (cm3/m)
    (0.6) 3.82 7.64 (319.00) (38.00) (155.00) (17.60)
    0.8 5.02 10.04 500.04 57.80 292.67 35.27
    1.0 6.21 12.42 625.50 72.25 365.84 44.09

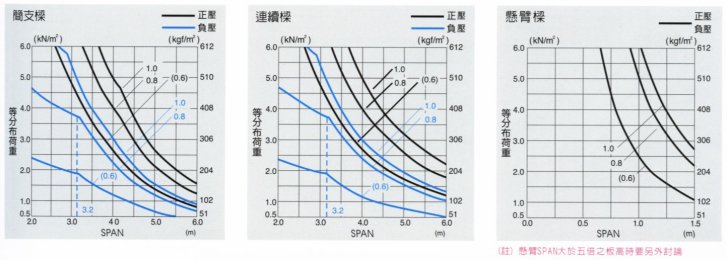

    容许跨距
  • 屋面泄水坡度：3/100 以上。
  • 自然曲率半径100M以上 。
    • 优多扣合式屋面板166H工程实绩相片
