优多扣合式屋面板66H
优多扣合式屋面板66H


隐藏式螺丝扣合式工法
  • 以日本YODOKO高级辊压技术加工内侧的扣合部再作各部之成型。
    因此形状精度极高，扣合的密接度准确严密。
  • 准确坚固的独特扣合形状，水密性极高，绝无漏水现象问题。
  • 扣合固定夹可搭配屋顶变化而调整。
  • 使用电动扣合机扣合，可轻松紧密扣合，省时省力。

    • 断面形状

  • 无论是新建屋面、一般形状屋面或石绵瓦屋面之改建工程亦简单可行。
  • 小建筑物亦可使用此轻便之屋面板。
  • 半径15M以上之圆弧屋面亦可施作。

    • 断面性能

    厚度(mm) 单位重量 正 压 负 压
    Wkg/m Wkg/m2 Ix (cm4/m) Zx (cm3/m) Ix (cm4/m) Zx (cm3/m)
    (0.5) 2.54 6.08 (28.0) (6.2) (15.2) (3.0)
    0.6 3.01 7.20 33.6 7.4 18.3 3.6
    0.8 3.95 9.45 44.8 9.9 24.3 4.8

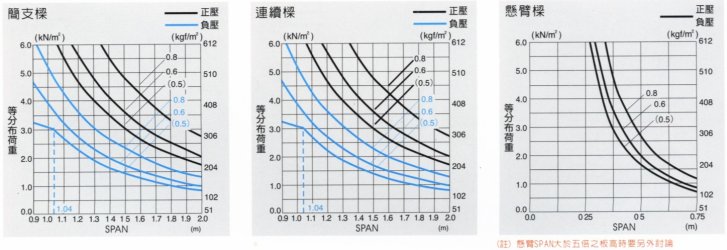

    容许跨距
  • 屋面泄水坡度：3/100 以上。
  • 自然曲率半径100M以上(其它弧形请洽本公司) 。
    • 优多扣合式屋面板66H工程实绩相片
