T型建筑金属面板
T型建筑金属面板
TEE-PANEL P.V.D.F. (KYNAR 500, 70%) SYSTEM
  • 钢板基材强度:
    强度符合 ASTM A653M (C) (镀锌规格) 或 ASTM A792M (C) (镀铝锌规格)之要求。(依CNS2111 G2103檢驗方法)。
  • 铝锌合金镀层:
    镀层需符合ASTM A653M Z275 (镀锌钢板) 或 ASTM A792M AZ150 (镀铝锌钢板) 之规定。
  • 铝锌合金双面附着量:
    镀锌钢板为275g/m2以上,镀铝锌钢板为150g/m2以上 (依ASTM-A90之三点平均试验法测试)
  • 烤漆表面处理:
  • 正面涂膜(二涂二烤)
  • 底漆:5.0µm (商业标称) PU树脂涂料
  • 面漆:20.0µm (商业标称) 聚偏二氟乙烯涂料
    •
  • 背面涂膜(二涂二烤)
  • 底漆:5.0µm (商业标称) PU树脂涂料
  • 面漆:7.5µm (商业标称) 聚酯树脂涂料
    •
  • 钢板厚度:
  • 基材厚度(B.C.T.): 0.60mm
  • 总厚度(T.C.T.):0.65mm




    • 现场加工成型施工及产品的优点特性
  • 成型机机可携带至任何地方，机动性高。
  • 连续成型，无搭接漏水之虑， 防水性高。
  • 节省成品运输成本及降低运输中的损伤。
  • 解决按装错误或少量缺货之待料时间。
  • 准确配合屋顶至屋檐各种长度，无废料之发生。
  • 配合各种曲线或外型，创造美丽的外观。
  • 聚偏二氟乙烯树酯烤漆钢板，耐用，色彩耐久。

    • 淀钢国际提供美国BERRIDGE公司
    T型建筑金属面板系统，上图为
    携带式成型机 SS-14 现场成型状况

    T型建筑金属面板
  • 螺丝隐藏的接合夹按扣方式。
  • 特殊止水带，可防虹吸作用及防雨水渗入。
  • 长短可任意选定。
  • 弧形钢板表面光滑平整。

    • T型建筑金属面板种类

    平板

    圆弧

    锥形

    T型建筑金属面板施工例
    以 SL-24 携带式成型机加工制造之斜边 T型建筑金属面板可制造成各式圆形屋檐与屋顶。

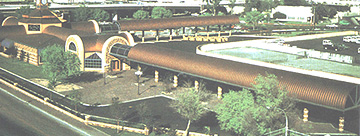

    圆弧形T型建筑金属面板所建造的美丽外形，以 SS-14携带式成型机加工成型，配合各种外形设计创造出既经济又引人侧目的建筑艺术。 此为拱形屋顶走廊雨遮完工实例。


    结合斜边，圆弧等 T型建筑金属面板所建造耀眼的外形式设计者的代言人。
    -A 任意圆弧T型建筑金属面板与轻型骨架的结合。

    -B 完成图

    T型建筑金属面板工程实绩照片集锦

    T型建筑金属面板照片集锦
